高压电机的制造加工工艺

文章出处：胡先生责任编辑：迈腾机电人气：发表时间：2018/7/3 14:05:58【大中小】

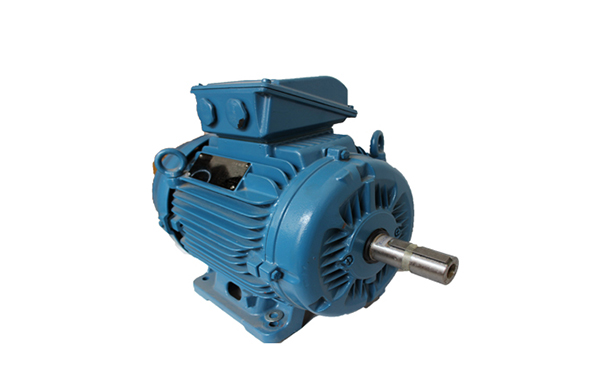

高压电机是指额定电压在1000V以上电动机。常使用的是6000V和10000V电压，由于国外的电网不同，也有3300V和6600V的电压等级。那么高压电机的制造加工工艺你知道吗？

为了便于制模、造型和机械加工，电机端盖内外部的几何形状应力求简单，尽可能具有直线形的轮廓。在端盖的长度方向上须有适当的斜度，使铸造时便于拔模。

灰口铸铁件的壁厚一般不应小于5毫米，以免形成白口铁和裂纹；但也不应采用厚大的截面，以防止产生缩孔、疏松和裂纹。工件厚薄的差别也不应过大，使整个铸件能均匀冷却，防止产生过大的内应力和裂纹。

对于强度和刚度不足的部位应采用Π形或T形截面结构，避免局部增加厚度。考虑端盖的刚度时，必须注意，端盖在加工过程中因装夹和切削所受到的应力负荷要比电机运行时大得多。为了不致使端盖在装夹和加工中产生变形，通常用增加筋条的办法提高端盖的刚度。这一点对窗孔较大的端盖尤为重要。

为了便于加工，轴承室做成通孔。然而通孔轴承室直接装夹时容易变形，因此，一般在端盖外面设计三个或四个搭子，专供卡爪夹持用。具有阶梯孔的物承室外端伸出较长，刚度又较好，可以夹持轴承室外端进行加工。

小型电机端盖的突耳与机座端面之间应留有5~10毫米的距离。这样，加工端面的走刀距离缩短，同时，端盖与机座的接合也更为稳定。
